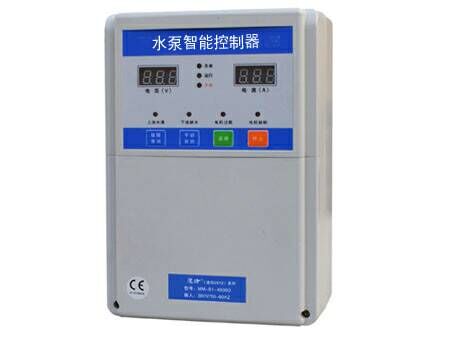

水泵智能控制器（三相一控一）
詳細說明
產品特點：
    額定工作電壓：AC380V/50HZ
    匹配電機功率：0.37-15KW
    采用數碼芯片控制，集上、下液位和壓力自動控制于一體
    具有自動、手動兩種工作模式可供選擇
    具有過載、空載、缺相、超低壓等保護功能
    具有空載重啟時間1~240分鐘可調
    具有故障記憶功能，5次故障原因可輕易查閱
    專利交流數碼訊號檢測功能，探頭更耐用
    安裝方便，調試簡單

主要技術指標：
    堵轉動作時間： ≤1.5秒
    空載保護動作時間： ≤20秒
    本機功率損耗：靜態功率：3.5W，動態功率：10W
    過流動作時間： 1秒→1分鐘（反時限特性：電流越大時間越短）
    液位控制方式：交流數碼訊號探頭檢測，訊號控制距離≤500米
    壓力控制方式：電接點壓力表、常開常閉型壓力開關、浮球液位開關

產品廣泛應用于：
    產品廣泛應用于深井泵、潛水泵、排污泵、管道泵、增壓泵、多級泵、離心泵等；應用于生活供水、地下排污、高樓供水等。
三相系列—安裝步驟  　  　
　
    1、將控制器固定在墻壁上，打開接線盒，按標簽提示接好電源、水泵以及探頭線。注意探頭線不能短路，不能挨著水池壁。如用空載保護，則不能接下水池訊號線。
    2、開機：連接好所有的線后，閉合空氣開關，再把控制器底端的開關，撥至“ON”，水泵即可開機。用戶可以用底端的“ON/OFF”鍵來開啟水泵或關閉運行的水泵，但此時請注意，控制器內帶電，請注意安全！
    3、一鍵整定：開機讓水泵正常工作1分鐘后，按下“一鍵整定按鈕”，“過載設定/確認”指示燈“空載設定/確認”指示燈常亮6秒，表示已設定好。下水池接訊號線（空載設置為000）則一鍵整定只對過載電流進行自動設置。一鍵整定已對過載、空載電流進行整定記憶，基本能滿足廣大用戶的使用要求，如有更高要求如空載重啟時間、過/欠壓保護或者過載/空載手動設定請依以下第4、5、8、9點方法進行設定。
    4、過載設定：先開機讓水泵正常工作后，記下水泵的工作電流值，再按“過載設定/確認”鍵，此時“過載設定/確認”鍵上端指示燈亮，再按“▲/↓”鍵，將電流表數值調整為您記下的電流值，再按“過載設定/ 確認”鍵，此時指示燈滅即可。
    5、空載設定：先關閉水源，開機，讓水泵空轉（1分鐘左右），記下水泵的空轉電流值，再按“空載設定/確認”鍵，此時“空載設定/確認”鍵上端指示燈亮，再按“▲/↓”鍵，將電流表數值調整為您記下的電流值，再按“空載設定/確認”鍵，此時指示燈滅即可。空載電流也可以按正常工作電流之0.85倍設置。
    6、空載設定出廠默認值為過載電流的85%，此時下水池不能用訊號線進行控制，如果需要用下水池訊號控制，則將空載值設定為000。
    7、壓力接法：將控制器“壓力/水池”選擇開關(在訊號線接線端子上端）撥到“壓力”檔，然后將上水池訊號線高中低水位與電接點壓力表高中低壓力位對接。
    8、空載重啟時間設定：開機后，只要將訊號線端子臺上方的空載缺水延時設定撥至開，此時電流表顯示的數值為空載重啟時間，單位為分鐘，再按“▲/↓”鍵將數值調整到您希望的值，然后將設置開關撥至關，即自動存儲了您的設置。建議設置15-30分鐘，如果時間設置過短，會引起電機的頻繁啟動。本機出廠默認值為30分鐘。
    9、過/欠壓保護：開機后，只要將訊號線端子臺上方過/欠壓保護開關撥到開啟狀態，開關下方有指示燈亮，即開啟了過欠壓保護功能，電壓保護范圍為：380V±15%，電網電壓超過此范圍即開始保護。5分鐘后自動恢復。如電壓達不到要求，則繼續保護。
    10、故障查閱： 本控制器自動記憶最近的10次故障參數，按下故障查閱鍵，電壓表顯示序號，01表示最近的一次故障，按“▲/↓”鍵可上下翻，電流表顯示故障內容，同時故障指示燈也會亮起，按故障查閱鍵后：
    a、如過載指示燈亮，則電流顯示屏上顯示為過載電流；
    b、如缺相指示燈亮，則電流顯示屏上顯示為缺相指示：011表示A缺相，101表示B缺相，110表示C缺相，即哪個位置為0則表示哪一組缺相，如果電流顯示屏上顯示為111，并且缺相指示燈亮，表示進線有接觸不良，或電壓太低導致交流接觸器頻繁啟動而造成。這樣方便維修人員在電路有缺相時檢修電路。
    11、復位：水泵出現過載或缺相故障（過/欠壓、空載保護不屬故障）時，必須先排除故障，再按復位鍵，水泵才能恢復工作。
    12、如本機不帶空氣開關，建議用戶另裝空氣開關使用。
    13、安裝環境要求及注意事項：
    a、訊號線安裝：三個探頭不能短路、不能挨著池壁，延長訊號線時，請用防水膠布確保接駁良好；
    b、安裝時請關閉電源，先將水泵電源線與控制器連接好，然后接好上、下水池訊號線，再設置過載和空載保護，務必接地線！
    f、控制器請安裝在室內，避免太陽直接爆曬，或者淋雨；
    g、使用 溫    度：-10℃至40℃
            濕    度：相對濕度不大于90%
            海拔高度：不超過2000M

  三相系列—訊號線連接方法  　  　
　  1、上下水池供水接法(一)  2、上下水池供水接法(二)
　  3、排污式供水接法  4、恒壓接法

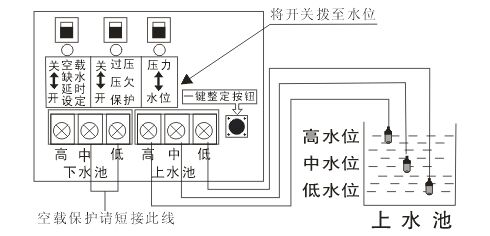

　 1、上下水池供水接法(一)


★注意：
    設置空載保護后，下水池不能接探頭。上水池的水用到中水位時會開始抽水，抽到高水位會水滿停機，低水位訊號線起回路作用。

　
2、上下水池供水接法(二)

   ★注意：
    下水池用訊號線需跟廠家另行訂購，不能設置空載（即空載為000）。上水池的水用到中水位時會開始抽水，抽到高水位會水滿停機。下水池滿至高水位時會開始抽水，抽到中水位時會停機，即缺水保護。上、下水池之低水位訊號線都是起回路作用。


   3、排污式供水接法

   ★注意：
    水滿到高水位時會開始排水，一直排到中水位會停機，低水位訊號線起回路作用。

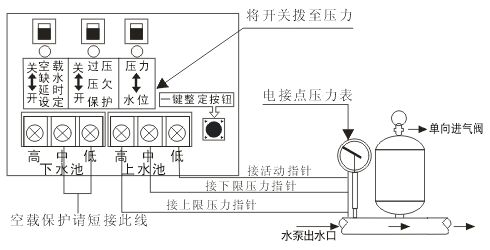

　  4、恒壓接法
　
　  ★注意：
    水壓降到下限壓力指針時會開始啟動增壓，一直增壓到上限壓力指針時會自動停機，活動指針起回路作用。請注意選用合適大小的壓力罐，如果壓力罐太小，會引起水泵頻繁起動。
